Alamarin-Jet

assembled

Alamarim UPM Sensor I/O System

revision A

rev. A

Rev. 1.1.5.Flange Din 120, impeller #11.5Cooling water from jet

für Steyr MO144/164/SE144-164

Alamarin Jet 230 H2 250 m.hydr. Bucket Kontrolle und Spezial Impeller 9'C+/00C+ für mehr Leistung

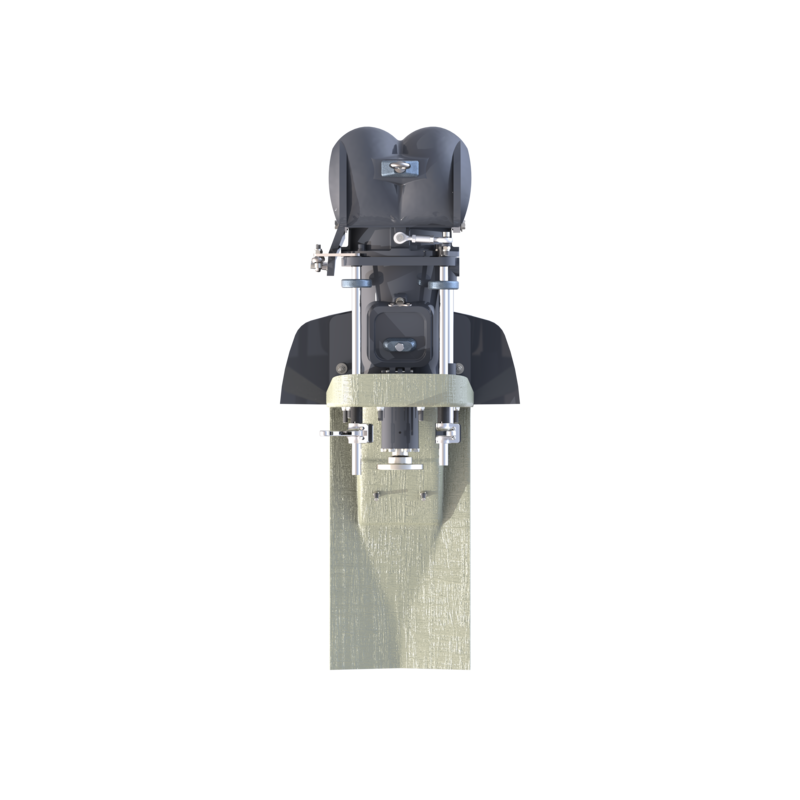

ACU Electronic Deflector Control Bronze alloy impeller selected for specified engineAJ ACU System without helm controlDrive flange (type specified on the order, Dwg 10581)Round type reverse deflectorComplete user manualPlywood packingRaw water outlet, 1pcApplication Questionnaire: #customer_nameImpeller: #customer_configurationAlamarin Jet - AJ160 Wasserstrahlantrieb (Jet)Die AJ 160 ist der kleinste Jet der Alamarin-Jet-Reihe. Die Mehrheit der Anwendungen sind im Bereich von luxuriösen Vergnügungsangeboten und kleinen Handelsschiffen zu finden. AJ 160 ist der einzige kommerziell erhältliche Wasserstrahl seiner Größe, und wie bei allen Alamarin-Jet-Produkten gibt es keine Einschränkungen bei den Betriebsprofilen.Zu den Merkmalen gehören,- Konisches Laufradgehäuse- Fettgeschmiertes Hauptlager- Fettgeschmiertes EndlagerAJ ACU-Steuerungssystem serienmäßigTechnische Spezifikation- Maximale Verdrängung des Schiffes: 1000kg / 2 205lbs / 2 205kg- Maximale Eingangsleistung: 100 kW / 136 PS- Jet-Gewicht: 38kg / 84lbs / 84kg / 84lbs- Pumpentyp: Mischstrom- Maximale Impellerwellen-Drehzahl: 5000 1/min- Maximaler Impellerdurchmesser: 186mm / 7.3?- Rückwärtsabweiser-Steuerung: Mechanisch oder elektrisch- Jet Konstruktion: Aluminium / EdelstahlLieferumpfang:- Impeller aus Bronzelegierung, Größe wird errechnet für die vorhandene Installation (Boot, Motor, Getriebe ...)- lektronischer Stellantrieb mit Steuergerät für Abweiser-Klappe- Antriebsflansch (Typ bei Bestellung angegeben, Dwg 10581)- Runder Abweiser-Klappe- Bedienungsanleitung- Rohwasserauslass, 1 StückeAchtung: Preisangaben ohne Gewähr, es gelten aktuelle Tagespreise auf Anfrage. Bitte senden Sie uns Ihre Anfrage an sales@bukh-bremen.deDownloads:Technische ZeichnungReparaturanleitung / ErsatzteileTechnische ZeichnungEinabuanleitungDesignanleitungBedienungsanleitungAbmessungenTechnische Zeichnung

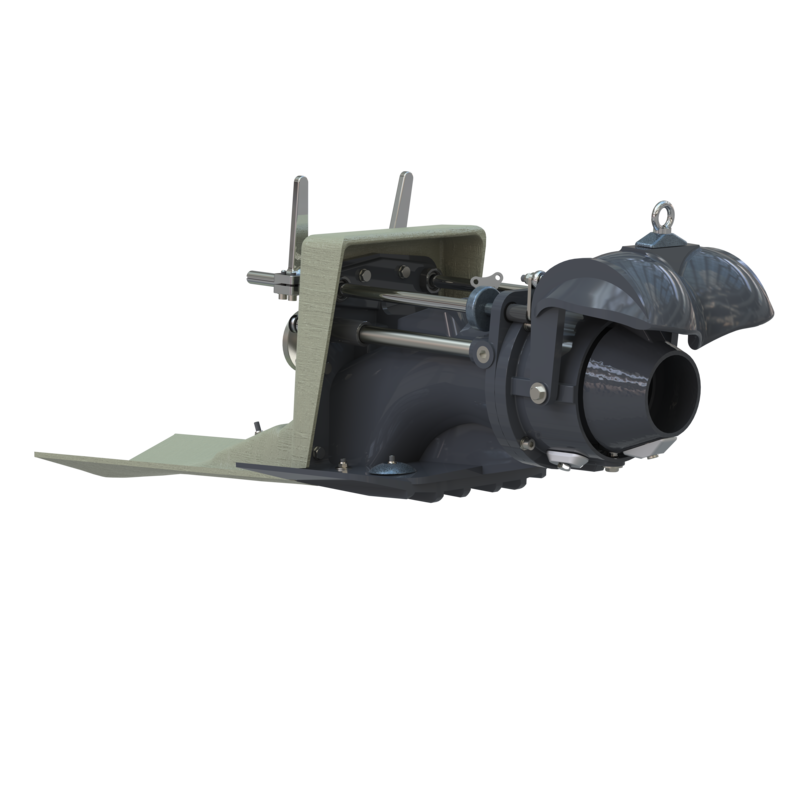

ACU Electronic Deflector ControlBronze alloy impeller selected for specified engineAJ ACU System without helm controlDrive flange (type specified on the order, Dwg 10581)Round type reverse deflectorComplete user manualPlywood packingRaw water outlet, 1pcApplication Questionnaire: #customer_nameImpeller: #customer_configurationAlamarin Jet - AJ180 Wasserstrahlantrieb (Jet)Die AJ 180 und AJ 185 werden häufig sowohl in der Freizeit als auch im gewerblichen Bereich eingesetzt, wobei die meisten Anwendungen in luxuriösen Freizeit-Tendern und kleinen Handelsschiffen, die oft eine SOLAS-Zertifizierung erfordern, eingesetzt werden. Wie bei allen Alamarin-Jet-Produkten gibt es keine Einschränkungen bei den Betriebsprofilen.Zu den Merkmalen gehören,- Konisches Impellergehäuse- Fettgeschmiertes Hauptlager- Fettgeschmiertes EndlagerAJ ACU-Steuerungssystem serienmäßigTechnische Spezifikation- Maximale Verdrängung des Schiffes:1700kg / 3 700lbs- Maximale Eingangsleistung: 110 kW / 150 HP- Jetgewicht: 48kg / 106lbs- Pumpentyp: Mischstrom- Maximale Wellendrehzahl: 5000 1/min- Maximaler Impellerdurchmesser: 192mm / 7.6?- Rückwärtsabweiser-Steuerung: Mechanisch oder elektrisch- Jetkonstruktion: Aluminium / EdelstahlLieferumpfangImpeller aus Bronzelegierung, Größe wird errechnet für die vorhandene Installation (Boot, Motor, Getriebe ...)lektronischer Stellantrieb mit Steuergerät für Abweiser-KlappeAntriebsflansch (Typ bei Bestellung angegeben, Dwg 10581)Runder Abweiser-KlappeBedienungsanleitungRohwasserauslass, 1 StückeAchtung: Preisangaben ohne Gewähr, es gelten aktuelle Tagespreise auf Anfrage. Bitte senden Sie uns Ihre Anfrage an sales@bukh-bremen.deDownloads:AbmessungenReparaturanleitung / ErsatzteileTechnische ZeichnungTechnische ZeichnungTechnische ZeichnungEinbauanleitungDesigneranleitungBedienungsanleitung

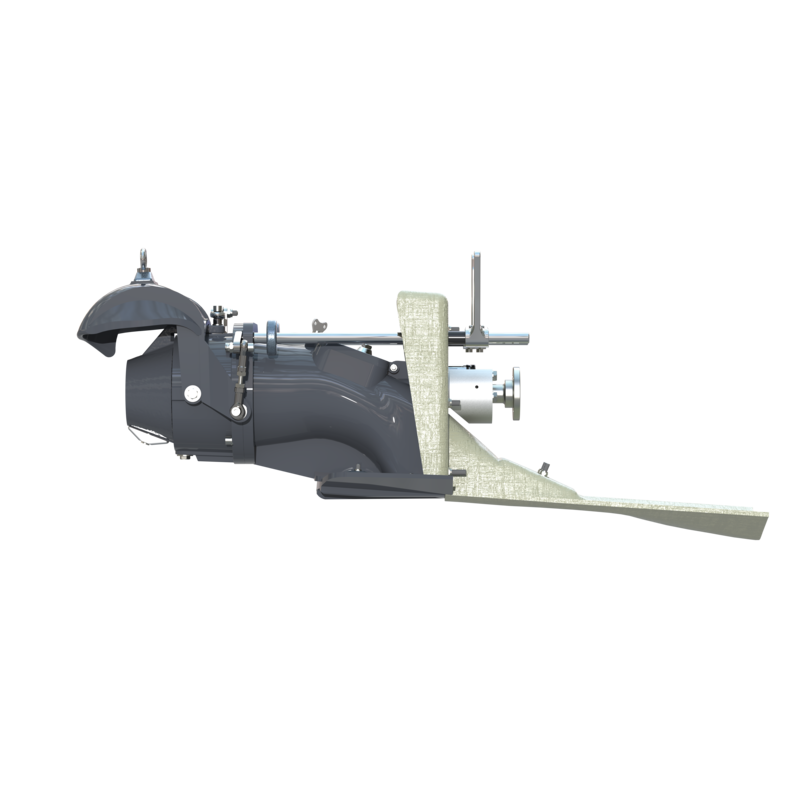

ACU Electronic Deflector ControlBronze alloy impeller selected for specified engineAJ ACU System without helm controlDrive flange (type specified on the order, Dwg 10581)Round type reverse deflectorComplete user manualPlywood packingRaw water outlet, 1pcApplication Questionnaire: #customer_nameImpeller: #customer_configurationAlamarin Jet - AJ180 Wasserstrahlantrieb (Jet)Die AJ 180 und AJ 185 werden häufig sowohl in der Freizeit als auch im gewerblichen Bereich eingesetzt, wobei die meisten Anwendungen in luxuriösen Freizeit-Tendern und kleinen Handelsschiffen, die oft eine SOLAS-Zertifizierung erfordern, eingesetzt werden. Wie bei allen Alamarin-Jet-Produkten gibt es keine Einschränkungen bei den Betriebsprofilen.Zu den Merkmalen gehören,- Konisches Impellergehäuse- Fettgeschmiertes Hauptlager- Fettgeschmiertes EndlagerAJ ACU-Steuerungssystem serienmäßigTechnische Spezifikation- Maximale Verdrängung des Schiffes: 1700kg / 3 700lbs- Maximale Eingangsleistung: 120 kW / 163 PS / 163 PS- Jetgewicht: 50kg / 110lbs / 110kg- Pumpentyp: Mischstrom- Maximale Wellendrehzahl: 5000 1/min- Maximaler Impellerdurchmesser: 197mm / 7.8?- Rückwärtsabweiser-Steuerung: Mechanisch oder elektrisch- Jetkonstruktion: Aluminium / EdelstahlLieferumpfangImpeller aus Bronzelegierung, Größe wird errechnet für die vorhandene Installation (Boot, Motor, Getriebe ...)lektronischer Stellantrieb mit Steuergerät für Abweiser-KlappeAntriebsflansch (Typ bei Bestellung angegeben, Dwg 10581)Runder Abweiser-KlappeBedienungsanleitungRohwasserauslass, 1 StückeAchtung: Preisangaben ohne Gewähr, es gelten aktuelle Tagespreise auf Anfrage. Bitte senden Sie uns Ihre Anfrage an sales@bukh-bremen.deDownloads:DesineranleitungBedienungsanleitungReparaturanleitung / ErsatzteileTechnische ZeichnungTechnische ZeichnungEinbauanleitungTechnische Zeichnung

Hydraulic Deflector Control with PumpBronze alloy impeller selected for specified engineHydraulic cylinder + pump for deflector controlDrive flange DIN 120 (additional options available, Dwg 10579)Tube type deflector (round or twin installation deflectors also available)Spare belt for hydraulic pumpComplete user manualPlywood packingRaw water outlet, 1pcApplication Questionnaire: #customer_nameImpeller: #customer_configurationAlamarin Jet - AJ230 Wasserstrahlantrieb (Jet)Der AJ 230 ist das meistverkaufte Alamarin-Jet-Produkt aller Zeiten und ist heute der Industriestandard für SOLAS Fast Rescue Craft.Weltweit bekannt für ihre extrem robuste und einfache Konstruktion bei gleichzeitiger Einhaltung hoher Kavitationsgrenzwerte mit hoher Schiffsleistung Der AJ 230 ist nicht mehr für NEUE Projekte verfügbar, da er durch den AJ 245 abgelöst wurde, der in einem kompakten und benutzerfreundlichen Paket eine noch bessere Leistung bietet, WIE auch immer die Produktion des AJ 230 wird nicht einstellt und wird immer für Repower und die Produktion weiterer Schiffsserien zur Verfügung stehen.Einsatzgebiete sind SOLAS FRC, Arbeitsboote, Militärschiffe, Sportboote und vieles mehr.Zu den Merkmalen gehören,- Konisches Impellergehäuse- Fettgeschmiertes Hauptlager- Fettgeschmiertes Endlager- Universelles HydrauliksystemAJ 230 ist kompatibel mit AJ ACU und AJ Intelligent Operation Control Systemen.Technische Spezifikation- Maximale Verdrängung des Schiffes: 3000kg / 6 600lbs- Maximale Eingangsleistung: 190 kW / 260 HP- Strahlgewicht 81kg / 179lbs - Pumpentyp: Mischstrom- Maximale Wellendrehzahl: 4500 1/min- Maximaler Impellerdurchmesser: 228mm / 9?- Rückwärtsabweiser-Steuerung: Hydraulisch- Jetkonstruktion: Aluminium / EdelstahlLieferumpfang- Impeller aus Bronzelegierung, Größe wird errechnet für die vorhandene Installation (Boot, Motor, Getriebe ...)- Hydraulik (Pumpe und Zylinder)für die Betätigung der Abweiser-Klappe- Antriebsflansch DIN 120) (andere Flange als Option erhältlich, Dwg 10579)- Tube Typ Abweiser-Klappe(Round Typ oder Twin-Installation als Option erhältlich)- Ersatz-Keilriemen für Hydraulikpumpe- Bedienungsanleitung- Rohwasserauslass, 1 StückeAchtung: Preisangaben ohne Gewähr, es gelten aktuelle Tagespreise auf Anfrage. Bitte senden Sie uns Ihre Anfrage an sales@bukh-bremen.deDownloads:DesigneranleitungBedienungsanleitungEinbauanleitungAbmessungenReparaturanleitung / ErsatzteileTechnische Zeichnung

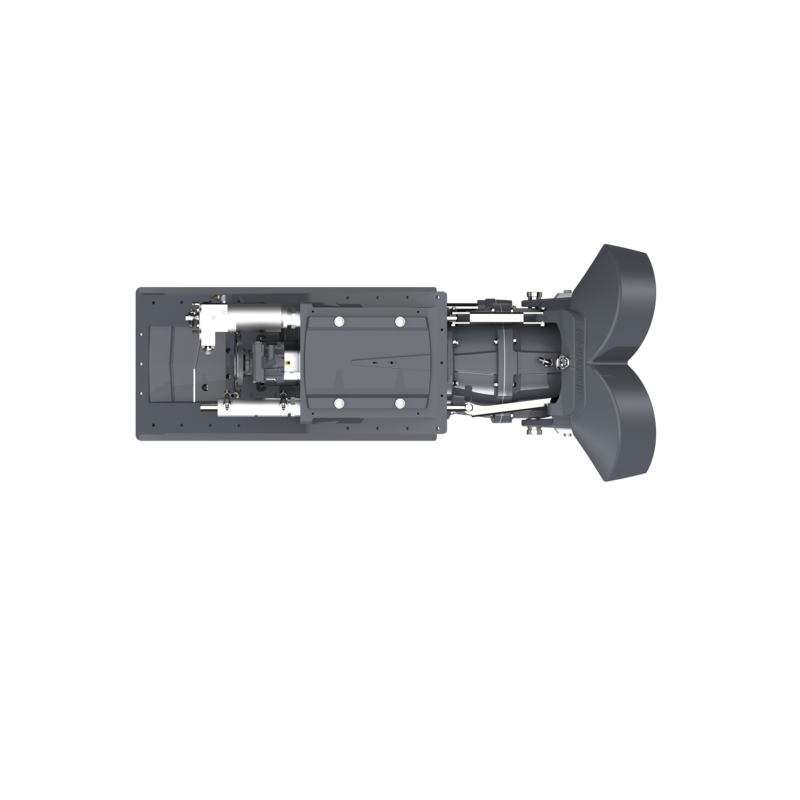

Hydraulic Deflector Control with Pump Stainless steel impeller selected for specified engineHydraulic cylinder + pump for deflector controlIntegrated hydraulic cylinder for steering controlIntegrated oil cooler for hydraulicDrive flange DIN 120 (additional options available, Dwg 10918)Tube type deflectorWater lubricated or grease lubricated rear end bearingSpare belt for hydraulic pumpComplete user manualPlywood packingRaw water outlet, 1pcApplication Questionnaire: #customer_nameImpeller: #customer_configurationAlamarin Jet - AJ 245 Wasserstrahlantrieb (Jet)AJ 245Die AJ 245 ist der erste Jet der COMBI-FRAME-Serie. Das revolutionäre Jet-Design ermöglicht sowohl Long-Tail- als auch Short-Tail-Installationsmethoden, was bedeutet, dass sich der Großteil des Jets entweder innerhalb oder außerhalb des Rumpfes befinden kann. Kombiniert mit erstklassigem Pfahlzug, Kavitationsgrenzen und Beschleunigung ist die AJ 245 der leistungsstärkste Jet ihrer Größe.Zu den Merkmalen gehören,- Konisches Impellergehäuse- Ölgeschmiertes Hauptlager- Fettgeschmiertes Endlager- Integrierter Ölkühler- Patentiertes COMBI FRAME Installationsverfahren- Integrierter Lenkzylinder- Universelles Hydrauliksystem - Der AJ 245 ist kompatibel mit den intelligenten Betriebssteuerungssystemen AJ ACU und AJ Intelligent Operation Control Systems.Technische Spezifikation- Maximale Verdrängung des Schiffes: 3500kg / 7 700lbs / 7 700kg- Maximale Eingangsleistung: 235 kW / 320 HP- Jet-Gewicht 95kg / 209lbs / 209kg- Pumpentyp: Mischstrom- Maximale Wellendrehzahl: 4600 1/min- Maximaler Impellerdurchmesser: 245mm / 9.6?- Rückwärtsabweiser-Steuerung: Hydraulisch- Jetkonstruktion: Aluminium / EdelstahlLieferumpfang- Impeller aus Edelstahl, Größe wird errechnet für die vorhandene Installation (Boot, Motor, Getriebe ...)- Hydraulik (Pumpe und Zylinder )für die Betätigung der Abweiser-Klappe- Intergrierter Hydraulik-Zylinder für Lenkung- Integrierter Ölkühler für Hydraulik- Antriebsflansch DIN 120) (andere Flange als Option erhältlich, Dwg 10918)- Tube Typ Abweiser-Klappe- Wassergeschmiertes oder fettgeschmiertes Endlager- Ersatz-Keilriemen für Hydraulikpumpe- Bedienungsanleitung- Rohwasserauslass, 1 StückeAchtung: Preisangaben ohne Gewähr, es gelten aktuelle Tagespreise auf Anfrage. Bitte senden Sie uns Ihre Anfrage an sales@bukh-bremen.deDownloads:BedienungsanleitungEinbauanleitungDesigneranleitungReparaturanleitung / ErsatzteileTechnische ZeichnungTechnische ZeichnungTechnische Zeichnung

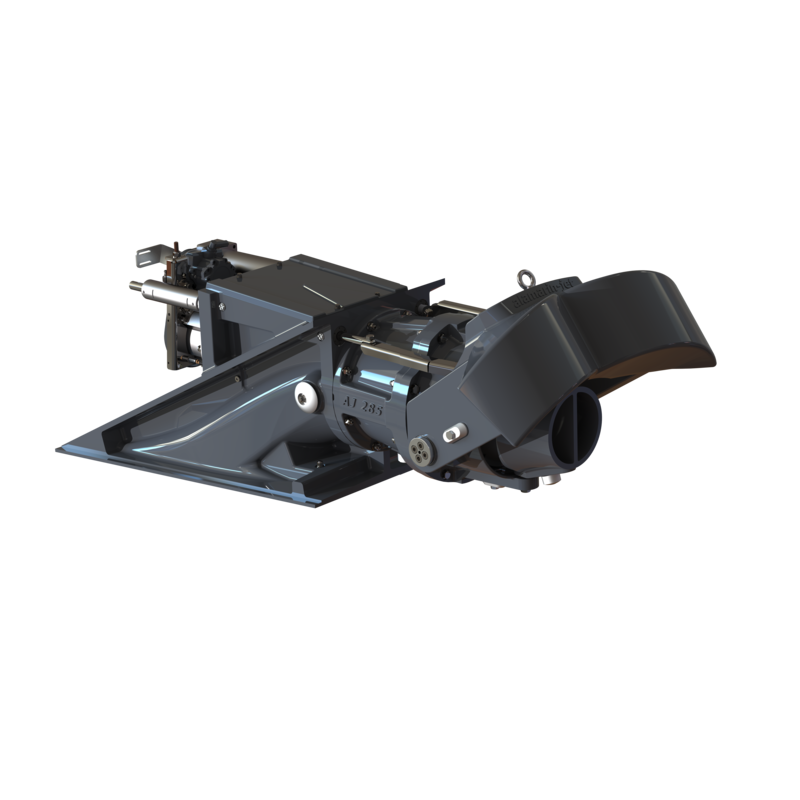

Hydraulic Deflector Control with Pump Stainless steel impeller selected for specified engineHydraulic cylinder + pump for deflector controlIntegrated hydraulic cylinder for steering controlIntegrated oil cooler for hydraulicDrive flange DIN 150 (additional options available, dwg 11181)Tube type deflectorWater lubricated or grease lubricated rear end bearingSpare belt for hydraulic pumpComplete user manualPlywood packingRaw water outlet, 1pcApplication Questionnaire: #customer_nameImpeller: #customer_configurationAlamarin Jet - AJ 285 Wasserstrahlantrieb (Jet)Die AJ 285 ist der neueste Jet der COMBI-FRAME-Serie.Der COMBI-FRAME ist ein patentiertes Rahmen- und Installationsverfahren, das von Alamarin-Jet Oy entwickelt wurde. Nach dem Erfolg von AJ 245 forderten viele Kunden die Kombi-Rahmen-Installationsmethode für größere, leistungsfähigere Schiffe. AJ 285 ist für Motoren bis 500 PS geeignet. Einsatzgebiete sind Arbeitsboote, Militärschiffe, Sportboote und vieles mehr.Zu den Merkmalen gehören,- Konisches Impellergehäuse- Ölgeschmiertes Hauptlager- Fettgeschmiertes Endlager- Integrierter Ölkühler- Patentiertes COMBI FRAME Installationsverfahren- Integrierter Lenkzylinder- Universelles HydrauliksystemDer AJ 285 ist kompatibel mit den intelligenten Betriebssteuerungssystemen AJ ACU und AJ Intelligent Operation Control Systems.Technische Spezifikation- Maximale Verdrängung des Schiffes: 5000kg / 11 000lbs / 11 000lbs- Maximale Eingangsleistung: 368 kW / 500 HP- Jetgewicht: 148kg / 325lbs / 325kg- Pumpentyp: Mischstrom- Maximale Wellendrehzahl: 3700 1/min- Maximaler Impellerdurchmesser: 288mm / 11.3?- Rückwärtsabweiser-Steuerung: Hydraulisch- Jetkonstruktion: Aluminium / EdelstahlLieferumpfangImpeller aus Edelstahl, Größe wird errechnet für die vorhandene Installation (Boot, Motor, Getriebe ...)Hydraulik (Pumpe und Zylinder )für die Betätigung der Abweiser-KlappeIntergrierter Hydraulik-Zylinder für LenkungIntegrierter Ölkühler für HydraulikAntriebsflansch DIN 120) (andere Flange als Option erhältlich)Tube Typ Abweiser-KlappeWassergeschmiertes oder fettgeschmiertes EndlagerErsatz-Keilriemen für HydraulikpumpeBedienungsanleitungRohwasserauslass, 1 StückeAchtung: Preisangaben ohne Gewähr, es gelten aktuelle Tagespreise auf Anfrage. Bitte senden Sie uns Ihre Anfrage an sales@bukh-bremen.deDownloads:Reparaturanleitung / ErsatzteileBedienungsanleitungEinbauanleitungDesigneranleitungAbmessungen Short TailAbmessungen Long TailTechnische Zeichnung

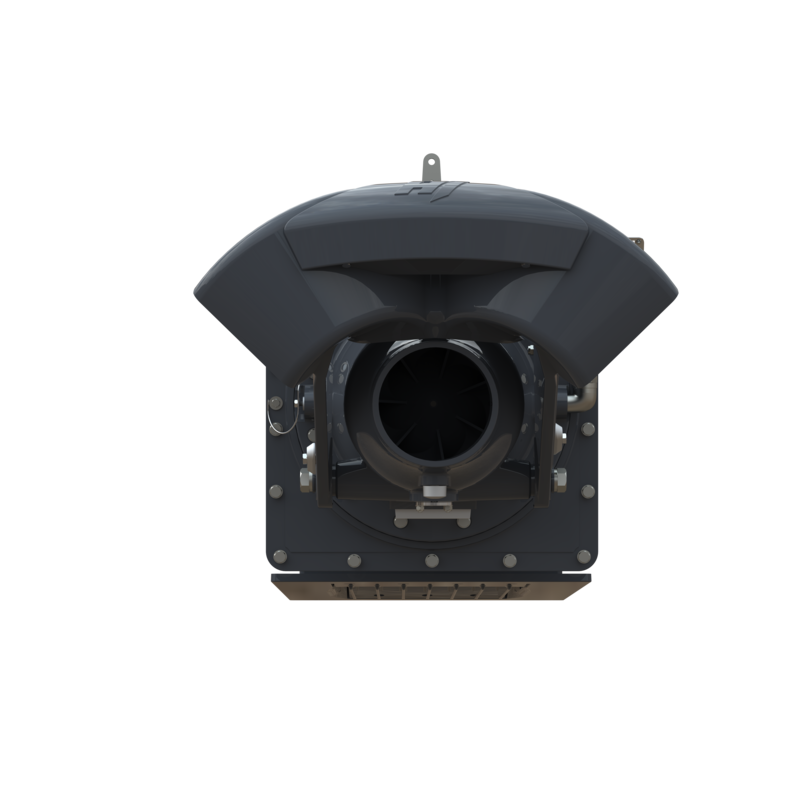

Stainless steel impeller selected for specified engineHydraulic cylinder + pump for deflector controlDrive flange DIN 150 (additional options available)Tube type deflectorWater lubricated or grease lubricated rear end bearingIntegrated oil cooler for hydraulicSpare belt for hydraulic pumpHull adaptor plate and transom installation ringComplete user manualPlywood packingApplication Questionnaire: #customer_nameImpeller: #customer_configurationAlamarin Jet - AJ 340 Wasserstrahlantrieb (Jet)Die AJ 340 ist ein leichter, kompakter und hocheffizienter kommerzieller Wasserstrahl. Die Kavitationsgrenzwerte sind die höchsten in der Klasse, da Alamarin-Jets führend in der hydrodynamischen Konstruktion sind, ohne die Möglichkeiten der Höchstgeschwindigkeit einzuschränken.Der AJ 340 eignet sich für große militärische und kommerzielle Schnellboote sowie für Sportbootanwendungen.Zu den Merkmalen gehören,- Konisches Impellergehäuse- Ölgeschmiertes Hauptlager- Integrierter Ölkühler- 0° und 5° Montagewinkeloptionen- Universelles HydrauliksystemAJ 340 ist kompatibel mit AJ ACU und AJ Intelligent Operation Control Systemen.Technische Spezifikationen- Maximale Verdränkung des Schiffes: 7500kg / 16 535lbs- Maximale Eingangsleistung: 550 kW / 750 HP- Jetgewicht: 245kg / 540lbs- Pumpentyp: Mischstrom- Maximale Wellendrehzahl: 3300 1/min- Maximaler Impellerdurchmesser: 335mm / 13.2?- Rückwärtsabweiser-Steuerung: Hydraulisch- Jetkonstruktion: Aluminium / EdelstahlImpeller aus Edelstahl, Größe wird errechnet für die vorhandene Installation (Boot, Motor, Getriebe ...)Hydraulik (Pumpe und Zylinder )für die Betätigung der Abweiser-KlappeAntriebsflansch DIN 120) (andere Flange als Option erhältlich)Tube Typ Abweiser-KlappeIntegrierter Ölkühler für HydraulikWassergeschmiertes oder fettgeschmiertes EndlagerErsatz-Keilriemen für HydraulikpumpeRumpfadapterplatte und HeckbefestigungsringBedienungsanleitungRohwasserauslass, 1 StückeAchtung: Preisangaben ohne Gewähr, es gelten aktuelle Tagespreise auf Anfrage. Bitte senden Sie uns Ihre Anfrage an sales@bukh-bremen.deDownloads:installation_manual_aj_340_rev__1_2_low_77546.pdfaj_340_0deg_77543.pdfrepair_manual_aj_340_ver__1_0_low_77544.pdfoperation_and_maintenance_manual_340_ver__1_0_low_77545.pdfdesigners_manual_ver__1_3_low_77547.pdfaj_340_5deg_77548.pdfaj340_5ast_171804.pdfaj340_0ast_171805.pdf
