Beim CZone COI (Combination Output Interface) handelt es sich um eine Gesamtlösung für das Schalten, Überwachen und Steuern von elektrischen Systemen an Bord. Der COI kann eine komplette Elektroinstallation an Bord ersetzen. Verbraucher können dabei parallel über konventionelle Schalter oder über Touch Display (CZone) und Kartenplotter gesteuert und überwacht werden.
Funktionen:
• Unterstützt im Gegensatz zum Signal Interface auch 4 - 20 mA Geber• Strombelastbarkeit: 150 A Gesamtstrom über den COI möglich• Absicherung: Ausgänge für Verbraucher individuell über Software abgesichert und zusätzlich über Schmelzsicherungen• Bypass Funktion: Verbraucher funktionieren auch bei einem Totalausfall des NMEA 2000 Netzwerks• Signalisiert Sicherungsausfälle.
Zusätzliche Funktionen:
• NMEA 2000 zertifiziert (stellt PGN Datensätze anderen NMEA 2000 Teilnehmern im Netzwerk zu Verfügung)• Software Konfiguration: Konfiguration über Konfigurationssoftware und durch den Nutzer per App oder Display• WLAN: System bietet Steuerung per Tablet und Smartphone (mit optionalem Zubehör)• Mastervolt System Integration: Lässt sich in ein Mastervolt Energiesystem voll integrieren

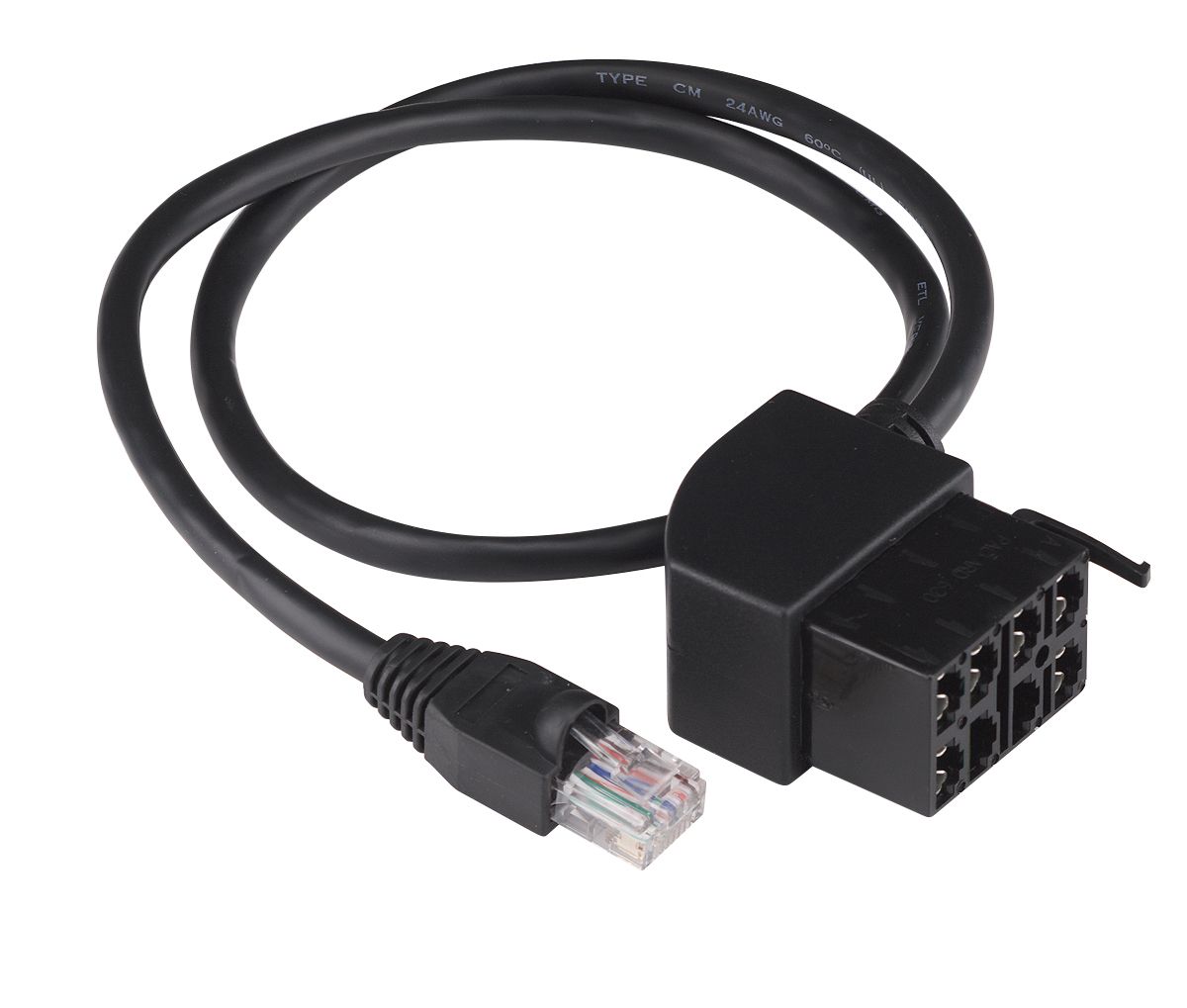

Das COI Digital Switch Breakout (DSB) ist die Schnittstelle zwischen Combination Output Interface (COI) und bis zu sechs CZone-Digitalschaltern (Drucktasten oder Kippschaltern).
Die Digitalschalter umfassen eine dimmbare LED-Hintergrundbeleuchtung zur Anzeige von ‘System ein’ oder eines ‘Systemfehlers’.
Das Control 1 Interface fasst mehrere Ein- und Ausgangsgeräte zu einem Gerät zusammen. Dies minimiert den Zeit- und Arbeitsaufwand bei der Installation, weil die Verbindungen zwischen mehreren Modulen und der erforderliche Platzbedarf reduziert werden.
Das Control 1 Interface verfügt über viele der Kernfunktionen und Vorteile des voll ausgestatteten Combination Output Interface (COI), wurde jedoch überarbeitet, um ein verbessertes Kosten-Nutzen-Verhältnis pro Kanal zu bieten. Das Control 1 Interface überzeugt durch das gleiche robuste Design wie das voll ausgestattete COI mit Gehäuseschutz nach IPX5 gegen eindringendes Wasser, vollständiger mechanischer Sicherung und Überbrückung an allen Stromkreisen.
Das Control 1 Interface baut auf dem Portfolio der führenden digitalen teuerungs- und Überwachungsprodukte von CZone auf. Das Control 1 Interface bietet die wesentlichen Funktionen, die für kleine Systeme erforderlich sind. Es ist daher preisgünstiger und stellt sicher, dass die CZone-Vorteile für eine breitere Anwendungspalette als je zuvor verfügbar sind.
Hinweis: Ab 1.1.2021 wird das CZone Control 1 ohne Steckerset geliefert. Bestellen Sie dieses bitte bei Bedarf separat. MV-80-911-0131-00
Nur für CZone Systeme geeignet. LED: 3,3 V. Verbindungskabel zusätzlich erforderlich. Z.B. MV-80-911-0086-01Produktspezifikationen:Farbe: RotAusführung: Taster
Nur für CZone Systeme geeignet. LED: 3,3 V. Verbindungskabel zusätzlich erforderlich. Z.B. MV-80-911-0086-01Produktspezifikationen:Farbe: BlauAusführung: Taster
Nur für CZone Systeme geeignet. LED: 3,3 V. Verbindungskabel zusätzlich erforderlich. Z.B. MV-80-911-0086-01Produktspezifikationen:Farbe: BlauAusführung: Schalter
Nur für CZone Systeme geeignet. LED: 3,3 V. Verbindungskabel zusätzlich erforderlich. Z.B. MV-80-911-0086-01Produktspezifikationen:Farbe: RotAusführung: Schalter
Mastervolt hat ein Wireless Interface entwickelt, mit dem ein Mobilgerät (Smartphone oder Tablet) eine Verbindung mit dem digitalen Schaltsystem an Bord herstellen kann, um so die elektrische Ausstattung über ein übersichtliches und intuitiv zu bedienendes Display vollständig überwachen und kontrollieren zu können. für das Netz erreicht wurde (Knoten = jedes Gerät, das an das NMEA 2000-Netz angeschlossen ist). Sobald sie eingerichtet wurde, können weitere 40 Knoten hinzugefügt werden.

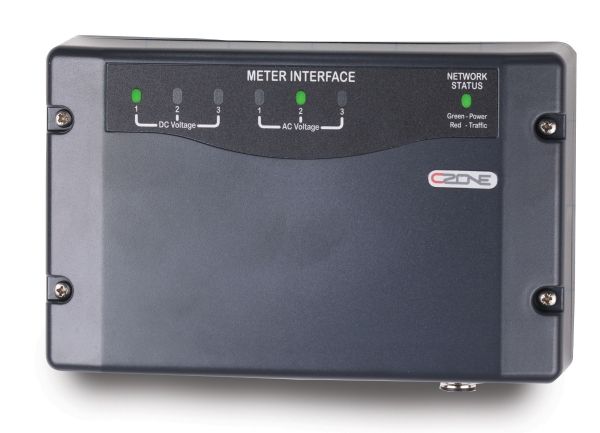

Das Meter Interface (Messgeräte-Schnittstelle) akzeptiert Eingänge von externen Wechselstrom- und Gleichstrom-Mess-Sensoren. Es können 3 DC- und 3 AC-Spannungen sowie ein DC-Strom und ein AC-Strom gemessen werden (Shunt erforderlich).

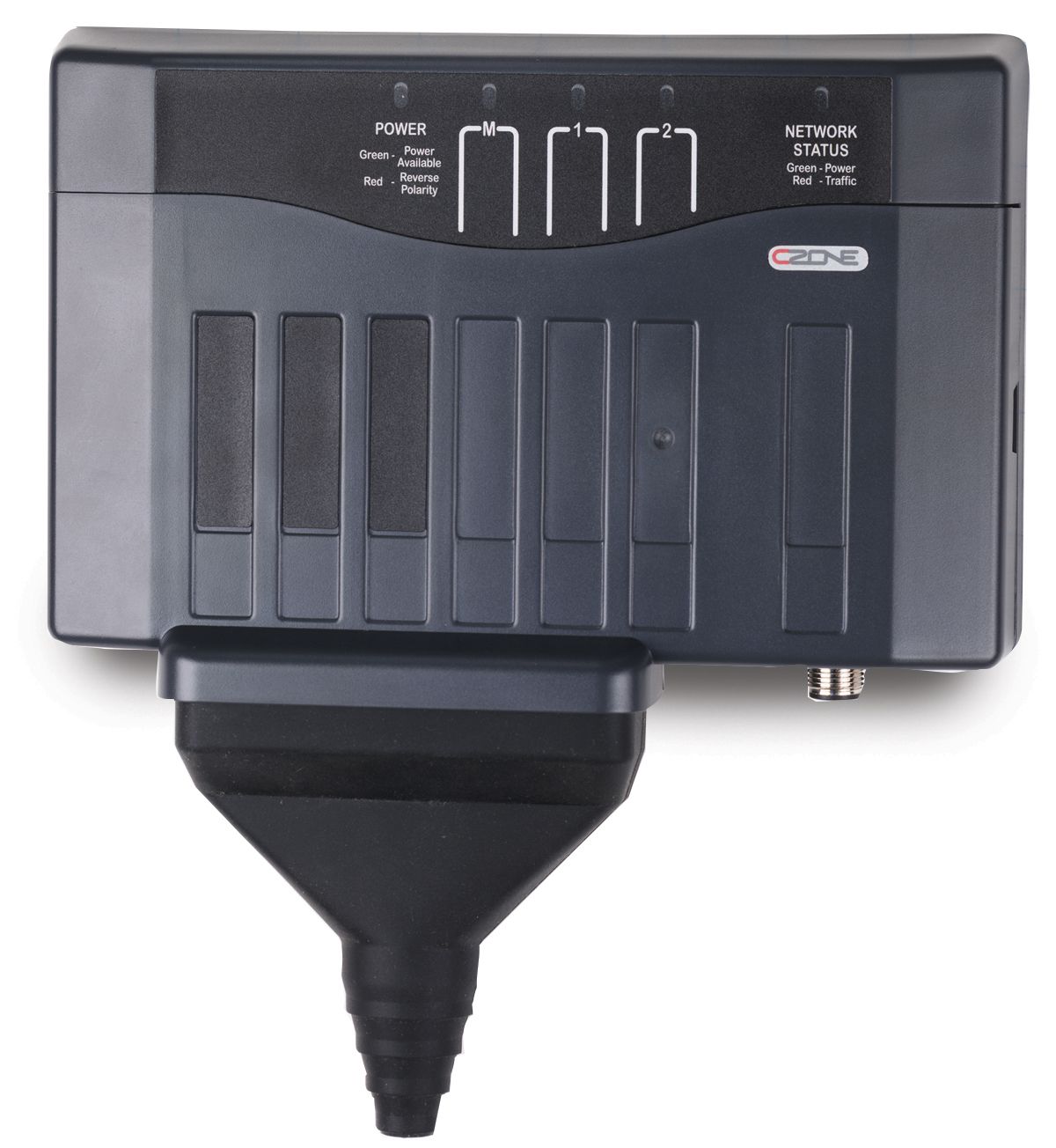

Das Motor Output Interface (Motorausgangs-Schnittstelle) verfügt neben zwei 20A Ausgangskanälen über einen weiteren Ausgang zur Kontrolle von Gleichstrommotoren, die eine Umkehrung der Polarität benötigen, um die Richtung ihres mechanischen Betriebs zu ändern. Ein Gleichstrommotor für einen elektrischen Fenstermechanismus bewegt das Fenster zum Beispiel je nach der Polarität der Zuleitung zum Motor nach oben oder unten. Das MOI umfasst auch zwei Standard-Ausgangskanäle, wie dies beim Output Interface der Fall ist.
Zur Abtrennung von Bereichen eines NMEA 2000-Netzes, um die Stromaufnahme im Standby-Modus zu senken. Zur Erweiterung des NMEA 2000-Netzes, wenn die maximale Knotengrenze für das Netz erreicht wurde (Knoten = jedes Gerät, das an das NMEA 2000-Netz angeschlossen ist). Sobald sie eingerichtet wurde, können weitere 40 Knoten hinzugefügt werden.

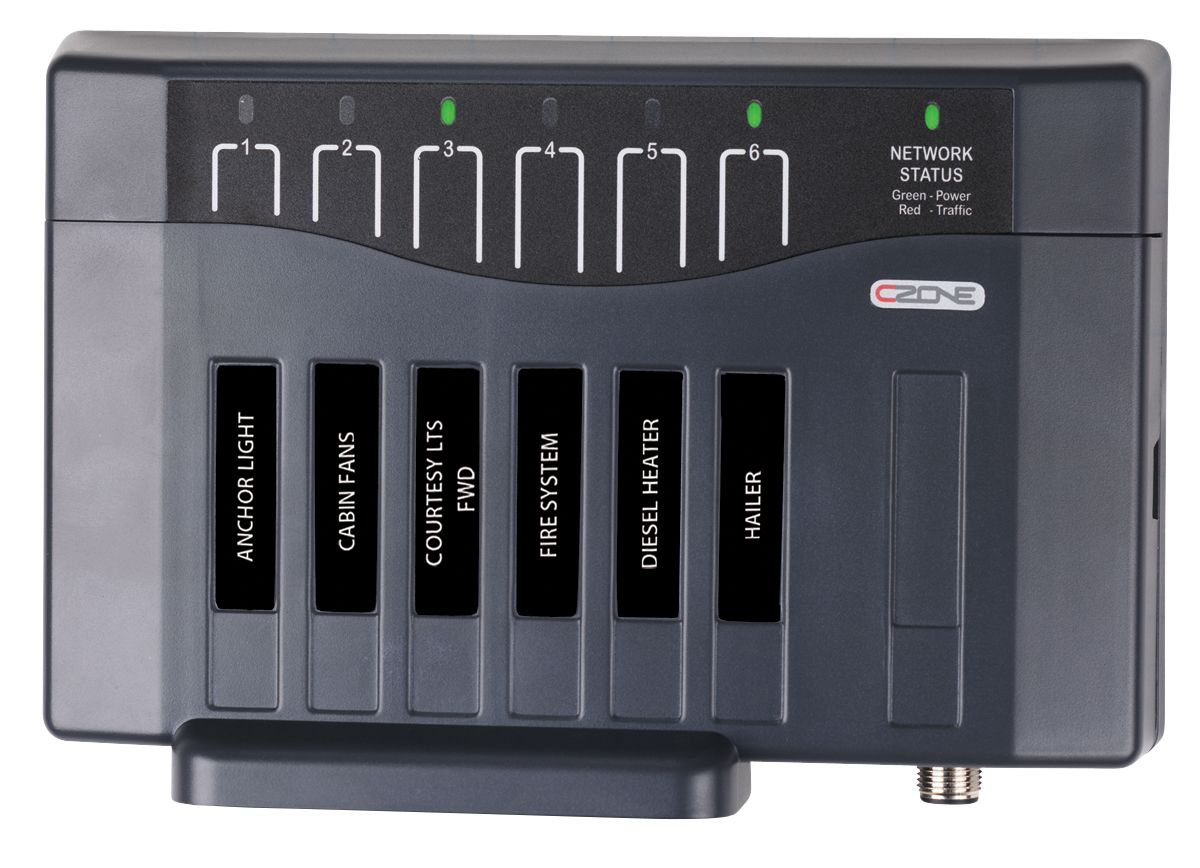

Das Output Interface (Ausgangsschnittstelle) ist ein intelligenter Ersatz für herkömmliche Schutzschalter- und Sicherungspanele.
Es verfügt über 6 leistungsstarke Ausgangskanäle, welche die Stromversorgung, Kontrolle und Sicherung für einen Schaltkreis bereitstellen. Weitere programmierbare Funktionen sind Timer und Dimmer.
Eine flexible Schutzabdeckung schützt die Anschlüsse vor rauen Umgebungsbedingungen.
Das Signal Interface (Signal-Schnittstelle) verbindet das CZone-System mit externen Sensoren, Alarmanzeigen und Schaltvorrichtungen. Das SI ermöglicht eine intelligente automatisierte Bedienung von Schaltkreisen in Abhängigkeit vom Eingangsstatus.

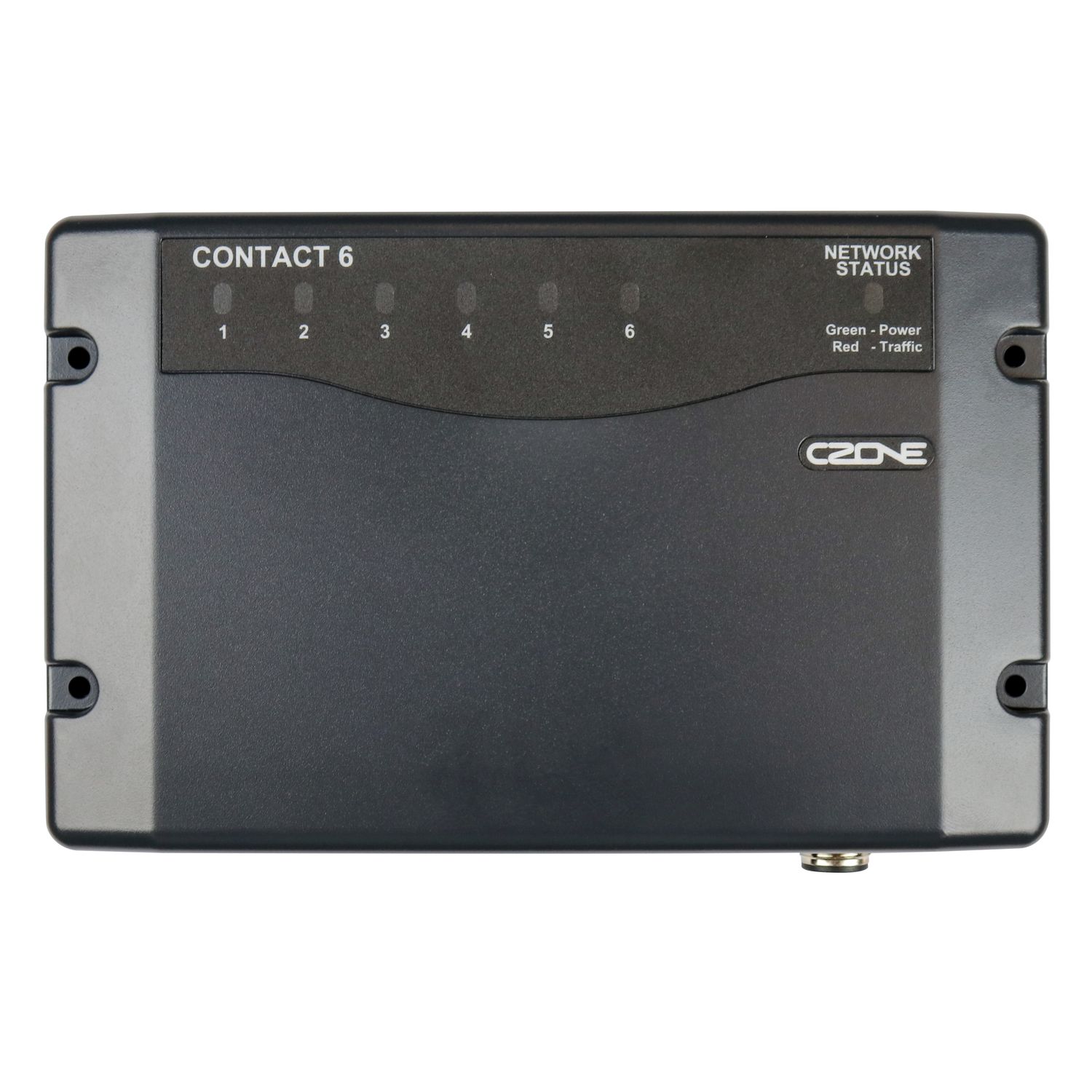

Ein digitales Steuermodul, welches mit anderen CZone-Produkten oder alleinstehend genutzt werden kann. Es verfügt über sechs unabhängige potentialfreie Kontaktrelais, die für eine Vielzahl von Anwendungen, wie z.B. der Steuerung von Generatoren, Batterieschaltern und Lichtern, verwendet werden können.
• 6 x 7,5 A Schaltrelais mit Automatiksicherung• Kompatibel mit den CZone Multifuntionsdisplays• NMEA 2000-SchnittstelleProduktspezifikationen:Ausführung: Contact 6 12V (mit Sicherung)

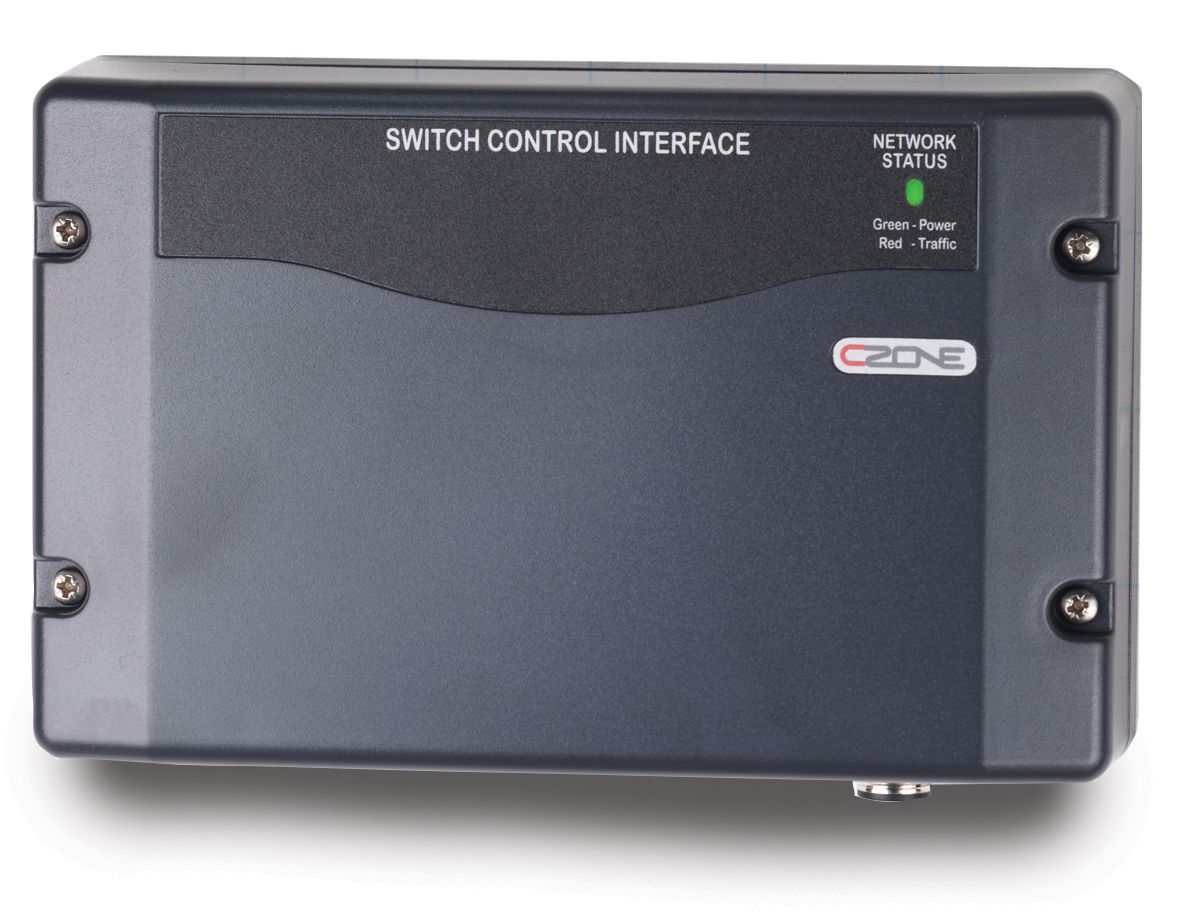

Das Switch Control Interface (Schaltsteuerungs-Schnittstelle) dient als Schnittstelle zwischen dem CZone-Netz und den herkömmlichen mechanischen Schaltern.
221,30 €*
